【中关村在线3D打印频道原创】小型的桌面式3D打印机已经比较常见了，中小学科学实验室、职业学校、创客空间等配备得比较多。不过最大能打印500x400x600mm的大幅面3D打印机很少见，3D打印超大的模型是怎样一种体验呢？来看我们试用极光尔沃A9 大幅面3D打印机的报告。

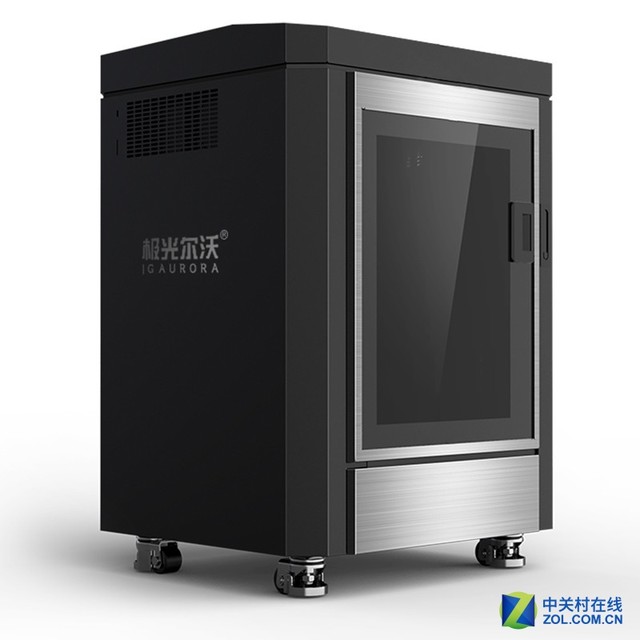

极光尔沃A9：大幅面3D打印是怎样的体验

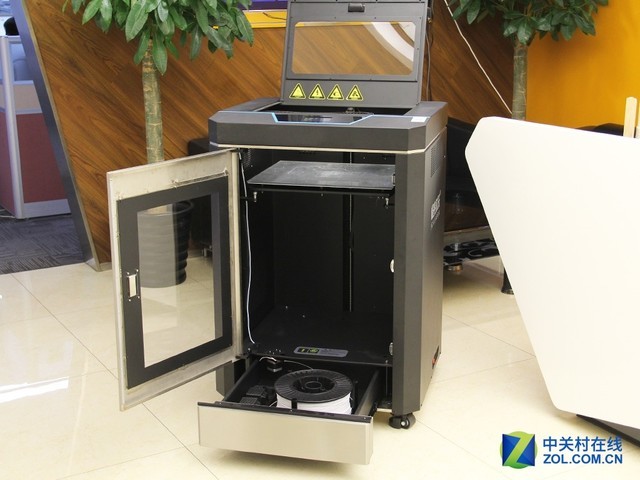

上盖板、前仓门和底部耗材仓可打开/闭合
●大无所限 更需精确打造
极光尔沃A9 3D打印机连带外包装刚由物流送到楼下的时候，我们就吃了一惊。尽管查阅参数表，了解到它机身尺寸760x673x1083mm，重量近100KG，物流到达后用液压推车卸货的时候还是超出了我们的想象。四个人运上货梯，拆除纸壳和减震包装发现机器有滚轮，才松了口气。

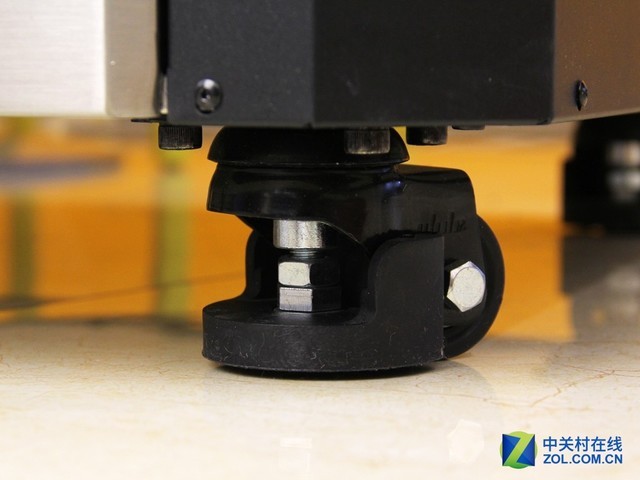

精密机床 常见的万向轮 螺母调节支撑高度
从制造角度而言，大尺寸3D打印机相比小型桌面机型更难、标准更高。尺寸越大，框架结构、运动部件的设计和装配误差就越大，越需要更精密的部件和装配标准，来满足打印精度的要求；在这方面极光尔沃在A9 3D打印机上下了一番工夫。
机器的整体结构采用CNC加工的两块12mm厚的大面积钢板加8根直径16mm的光轴作为承载的骨架部分，内外表面采用精心设计的钣金加以装饰，大幅度提升了机器的稳定性和美观度，并在导轨几十、几百万次的往复移动中提供良好的稳定性和耐久性。XY轴导轨则采用台湾产的上银双滑块直线导轨，保障运动精度、减小装配误差。
XY轴的安装平台采用12mm厚钢构件作为独立框架 确保稳定可靠

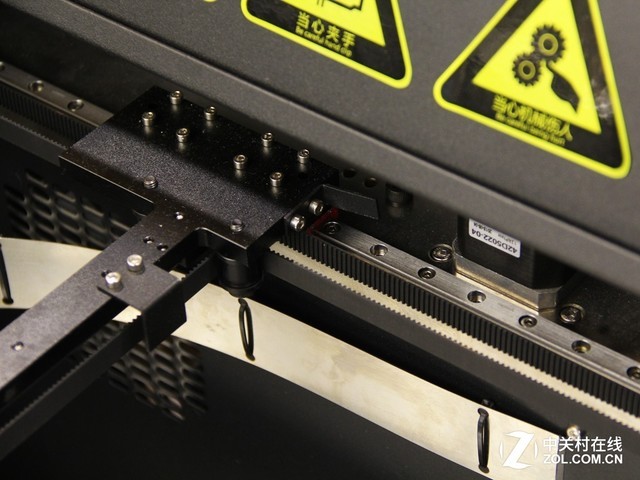

上银双滑块直线导轨

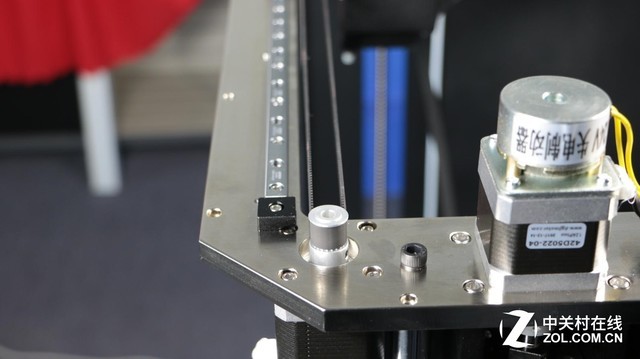

Z轴不仅采用三组丝杆，而且相比桌面式机型丝杆明显更加粗壮，为大幅面打印平台提供良好的支撑，且保证Z轴方向运动的精确稳定。我们在Z轴三个步进电机上都看到了“失电制动器”，在断电的情况下自动锁止防止打印平台移动，也就实现了断电续打功能，在打印机电源意外中断后，恢复供电时仍然能从停止的地方继续恢复打印，增强3D打印机的容错能力。
前部左右、后部各有一组 三组丝杆控制Z轴方向运动

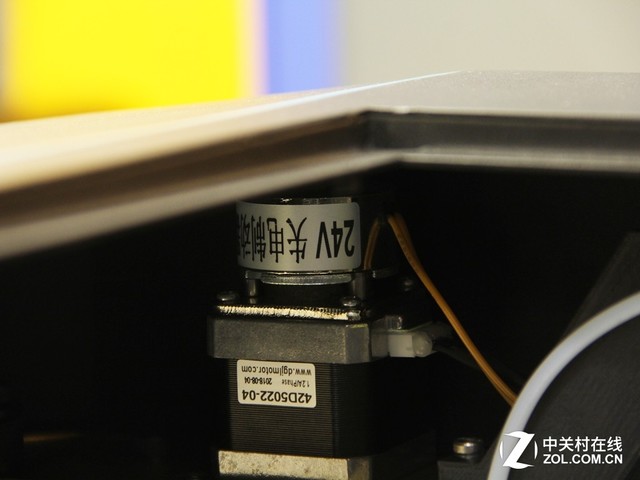

Z轴步进电机带失电制动模块
读者朋友们都知道FDM 3D打印其实是个缓慢的过程，到了大幅面3D打印，随着体积增长打印时间更是几何级数延长。怎么在保证精度的前提下缩短打印时间呢？极光尔沃A9 的办法是增大材料挤出量——除了0.4mm标准喷头之外，还随机附带了0.6mm、0.8mm、1.0mm孔径的三个快速打印头，提升材料挤出率，从而缩短打印时间。这是一个巧妙的方法。

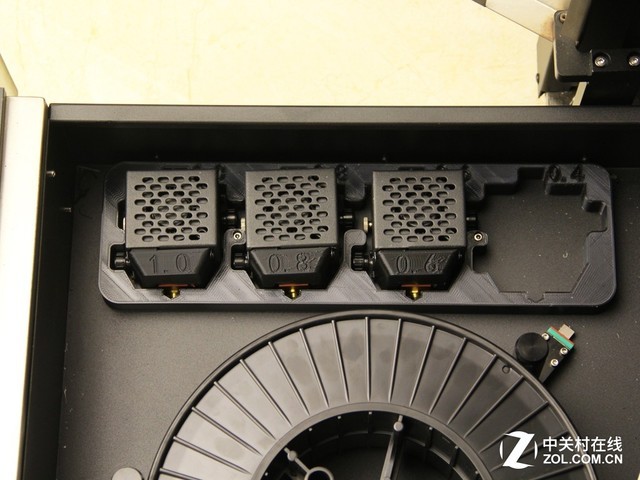

耗材仓内收纳另外三个高速打印头
喷嘴孔径0.4/0.6/0.8/1.0mm
前提当然就是极光尔沃A9采用的快拆式打印头设计，针脚是打印头控制和数据传输的接口，磁吸附模块和定位螺母则方便快速安装和拆卸。这样一来，既保证了打印精度和稳定性，又方便安装或更换打印头，一举两得。

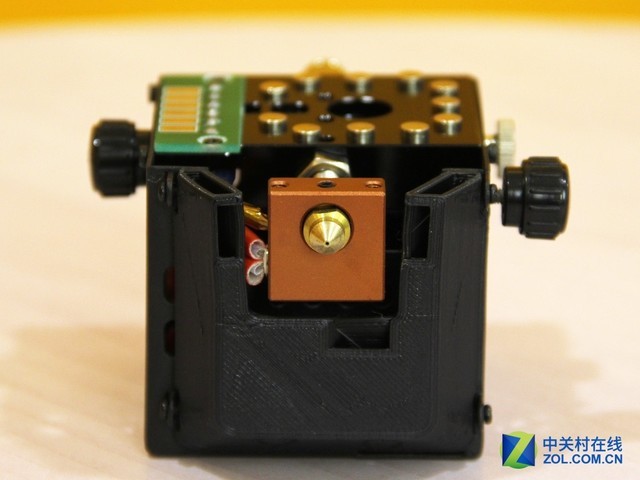

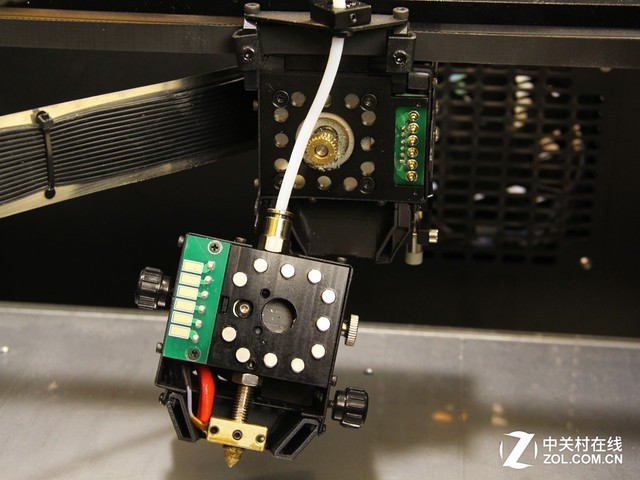

快拆式打印头

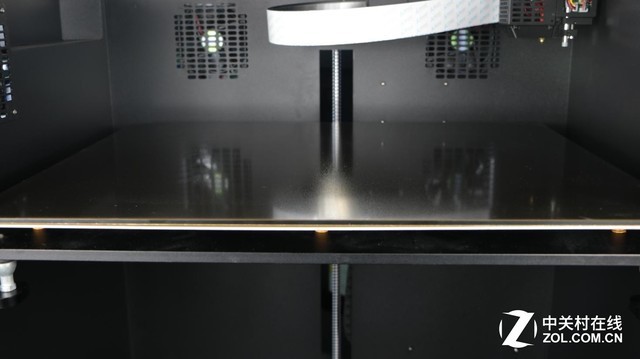

打印平台为整块铝板+玻璃+PVC垫的三明治设计，并支持手动辅助的自动调平。关于调平，我们后文专门再聊一聊。据悉新一批次的极光尔沃A9已经改用了最新研发的“黑金刚”3D打印平台，进一步提升粘附性且拆除模型更方便，因此这里关于打印平台就不多赘述，有机会体验“黑金刚平台”再为大家展示。

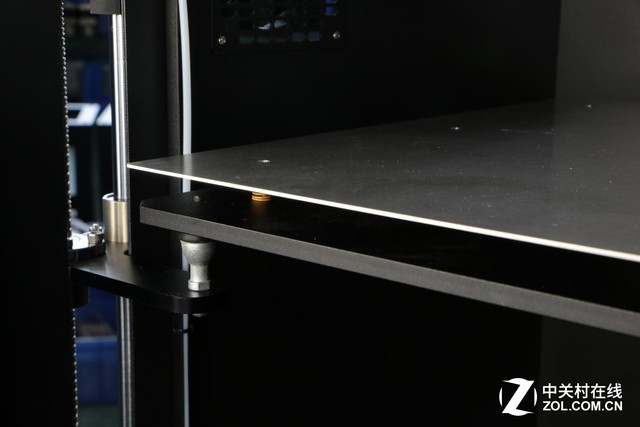

铝板+玻璃+PVC垫三明治打印平台
耗材仓在3D打印机底部采用抽屉式设计，前文提到的不同孔径打印头也储存在这里；扁平的耗材仓给打印仓留下了充足的空间，使得3D打印机的有效空间利用率更高。并不需要担心耗材仓远离打印头，A9也用了极光尔沃偏爱的双进料系统，耗材仓进料口处远端电机将线材送入进料管，打印头处的近端电机将线材送进热喷头，保障进料流畅和稳定。
抽屉式耗材仓

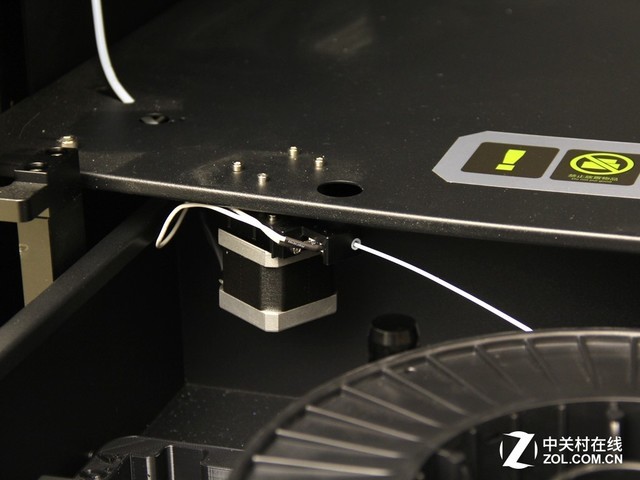

远端进料电机
不过过长的进料管也带来一个小问题，测试中数天不使用3D打印机后，由于冬天天气干燥线材在进料管中断裂为几段，阻碍了进料；需要单独拆下进料管，将断裂的线材排出。规避这个问题的办法，就是每天至少打印一个模型出来，或者在长时间不用之前执行退料，将线材收纳进耗材仓。
别看极光尔沃A9这么大块头，操控上却简单快捷——4.3英寸的彩色触摸屏、七个功能块就搞定了进退料、调平、打印、监控和设备管理功能。后文我们再详细解析。

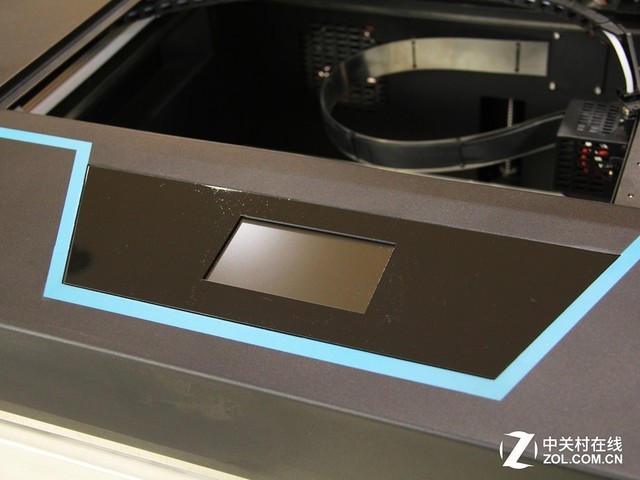

一块4.3英寸彩色触屏 构成整个操作面板
从框架结构到3D打印的核心部件，从用料到材质，极光尔沃A9都给大幅面FDM 3D打印机做了个很好的范例。
